| 风淋室喷嘴及回风流向的改进 |
| 浏览次数：1374 次 发布时间：2018-08-23 |
[0001]技术领域
[0002]本实用新型涉及一种风淋室的结构，尤其涉及对风淋室喷嘴及回风流向的改进。
[0003]背景技术

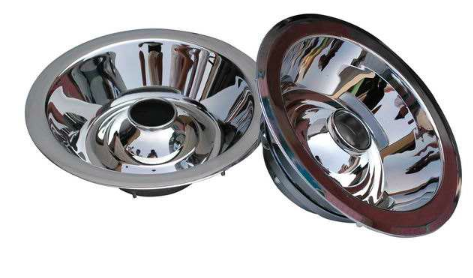

[0004]现有技术的风淋室，主要采用风机送风，经过高效过滤器，然后由旋转喷嘴吹出。其不足之处在于，旋转喷嘴需要人手动调整，回风口设在风淋室的侧壁，容易形成涡流和乱流，不利于带走尘埃，除尘效果较差。还有风淋室在侧壁设有百叶，但传统的百叶是单面拉伸，出风效果不好。
[0005]实用新型内容
[0006]本实用新型的目的在于，克服现有技术的不足，提供一种使用方便、除尘效果好的龙卷风淋室。
[0007]本实用新型采用的技术方案如下：
[0008]龙卷风淋室，包括风淋室，风淋室侧壁设有特殊百叶喷嘴。
[0009]优选的，风淋室底板上设有回风孔。
[0010]优选的，所述特殊百叶喷嘴为设在风淋室侧壁的长条形通孔，通孔的两条长边分别向前和向后拉伸。
[0011]本实用新型利用特殊百叶代替了以往使用的旋转喷嘴，风从特殊百叶喷嘴吹出来，由于特殊百叶喷嘴能使风在室内形成高速旋涡气流，类似龙卷风效果。旋涡气流能吹走使室内的人员身上的灰尘；本实用新型还更改了回风方向，采用特殊的底回风代替了以往侧回风，达到快速吸走灰尘的目的。
[0012]本实用新型的有益效果在于，能使室内形成旋涡气流全方位清除室内人员身上的灰尘；特殊百叶喷嘴固定，不需要人员调整；底回风能够将灰尘从底部吸走；安装效率高。
[0013]附图说明[0014]图1为本实用新型实施例的立体结构示意图；
[0015]图2为本实用新型实施例的侧壁结构示意图；
[0016]图3为本实用新型实施例的俯视图；
[0017]图4为本实用新型实施例的底面视图；
[0018]图5为本实用新型实施例特殊百叶喷嘴的结构示意图。
[0019]具体实施方式
[0020]龙卷风淋室，结构参见图1至图4包括一风淋室1，风淋室1的内面侧壁上设有特殊百叶喷嘴2，风淋室1的底面设有很多细小的回风孔3，所述回风孔3在风淋室1底面围绕中心的圆周内均匀分布。
[0021]特殊百叶喷嘴2的结构如图5所示，为设在风淋室侧壁的长条形通孔，通孔的两条长边分别向前和向后拉伸。
[0022]工作时，由风机送风经过高效过滤器，然后由特殊百叶喷嘴吹出，特殊百叶喷嘴能使风在室内形成高速旋涡气流，形成类似龙卷风的效果，图3中的箭头方向即为气流的指向。旋涡气流能更为彻底的吹走室内人员身上的灰尘。回风孔设在风淋室的底面，采用特殊底回风代替了以往的侧回风，能够从底部快速吸走灰尘。
|
|
|
