详细信息：

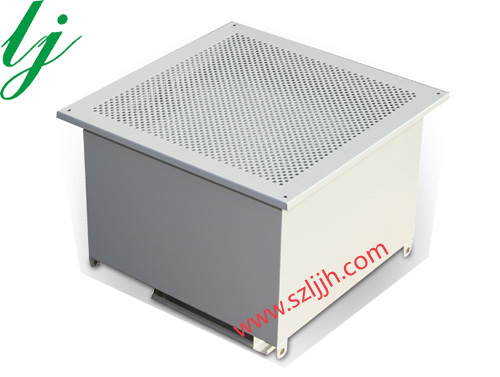

DOP高效送风口也叫DOP液槽式高效送风口又称DOP高效过滤器送风静压箱统称为DOP送风口，是高效过滤器应用于送风系统中的中间装置，目的是为了空气在通过高效过滤器之前获得理想的静压，使高效过滤器得到合理使用。其特点是结构紧凑、性能可靠、通风性强、安装方便、维护简单。DOP、压差检测口，液槽、下调式风阀，旋流等各类扩散面板，一应俱全。
DOP高效送风口|液槽密封式高效送风口为千级、万级、十万级净化空调系统较为理想的终端过滤装置，是满足净化要求的关键设备，可广泛于医药、卫生、电子、化工等行业的净化空调系统。
DOP高效送风口包含静压箱，散流板，液槽高效过滤器，和风阀。与风管的接口可为顶接或侧接。液槽密封式设计进一步增强其密封性和独特性。配套使用我司自产的液槽高效过滤器的框架周围有密封胶槽。在安装过程中，装有密封胶槽与箱体四周的刀边相嵌套形成气密密封。且在更换过滤器的过程中密封胶不会黏着在箱体四周的刀边上。
DOP高效送风口产品特点：
1.整体密封设计，从设计上彻底杜绝上下流泄漏的可能。
2.冷轧钢板焊接，并做打胶密封处理，箱体表面采用静电喷塑处理，耐腐蚀性强。
3.特殊的风阀调节装置，在风口底部可方便调节风量。
4.独特的液槽密封方式，自带PAO发尘口和浓度取样口，完全满足新版GMP-E规范要求。
DOP高效送风口|液槽密封式高效送风口优点:

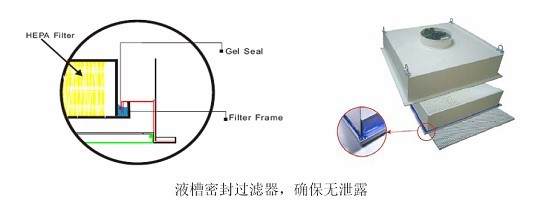

1.液槽送风口采用刀边型插入液槽过滤器的果冻胶内实现密封，避免了送风从安装间隙处泄漏，可一次性的通过DOP发尘的完整性检测；

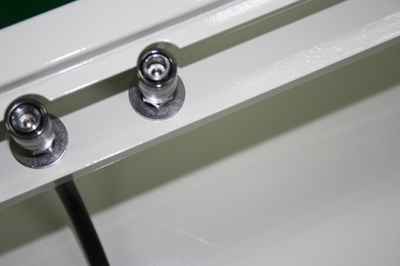

2.液槽送风口上安装两个DOP接头，一个发尘，一个检测，方便用户在过滤器出风面对单台过滤器进行DOP发尘检测和测试高效过滤器的压差，快拆接头下接的软管通到箱体底，这样可以保证过滤器上游发尘浓度均匀；
3.旋转式压块，方便过滤器的安全、快速更换；液槽密封保证更换过滤器无泄漏；
4.液槽送风口跟普通送风口一样，可以做GH320，GH484，GH610,GH630,GH726,GH915,GH968,GH1220,GH945,GH1260等标准型，同时尺寸也可以根据客户的要求制作。
我司现有的液槽过滤器铝型材：80，90，150，220，可以配150，220厚度的有隔板高效过滤器，也可以配80厚度的无隔板高效过滤器．按风管的接入位置分为顶部送风和侧面送风．其中顶部送风可以在进风口加焊均流板，使箱体内的静压更加均匀，同时使过滤器出风面的风速更均匀．
5. DOP下调式送风口(在过滤器出风面可以调节风量)技术也上线，可以满足不同客户的特殊要求。
DOP液槽式高效送风口产品构成及规格表：
|
产品名称：
|
PharmaGel
|
备注
|
|
箱体材质：
|
冷轧钢板静电喷塑
|
可以提供不锈钢或者铝板材质
|
|
散流板：
|
冷轧钢板静电喷塑
|
可以提供不锈钢材质
|
|
散流板类型：
|
散流面板
|
可以提供圆孔板、漩涡扩散板或四路散射板
|
|
配备过滤器：
|
液槽型高效过滤器
|
|
|
过滤器滤料：
|
超细玻璃纤维
|
|
|
过滤器效率：
|
H13/H14/U15
|
三种效率可供选择
|
|
液槽胶：
|
聚亚氨酯胶
|
|
|
密封胶：
|
阻燃性聚氨酯胶
|
|
|
分隔物：
|
热塑性胶
|
|
|
护面网：
|
喷塑钢板网
|
|
DOP液槽式高效送风口部分过滤器参数对照表：
|
箱体形式
|
箱体尺寸（mm)
|
配套过滤器(mm)
|
接风管尺寸
|
额定风量
|
|
常规顶接
|
375×680×250
|
305×610×69
|
200*200mm/ϕ200
|
500m3/h
|
|
680×680×250
|
610×610×69
|
200*320mm/ϕ300
|
1000m3/h
|
|
680×985×250
|
610×915×69
|
200*400mm/ϕ350
|
1500m3/h
|
|
680×1290×250
|
610×1220×69
|
250*500mm/ϕ400
|
2000m3/h
|
|
常规侧接
|
375×680×400
|
305×610×69
|
200*200mm/ϕ200
|
500m3/h
|
|
680×680×400
|
610×610×69
|
200*320mm/ϕ300
|
1000m3/h
|
|
680×985×400
|
610×915×69
|
200*400mm/ϕ350
|
1500m3/h
|
|
680×1290×450
|
610×1220×69
|
250*500mm/ϕ400
|
2000m3/h
|
|
旋流顶接
|
520×520×250
|
450×450×69
|
200*200mm/ϕ200
|
500m3/h
|
|
680×680×250
|
610×610×69
|
200*320mm/ϕ300
|
1000m3/h
|
|
830×830×250
|
762×762×69
|
200*400mm/ϕ350
|
1500m3/h
|
|
940×940×250
|
870×870×69
|
250*500mm/ϕ400
|
2000m3/h
|
|
旋流侧接
|
520×520×400
|
450×450×69
|
200*200mm/ϕ200
|
500m3/h
|
|
680×680×400
|
610×610×69
|
200*320mm/ϕ300
|
1000m3/h
|
|
830×830×400
|
762×762×69
|
200*400mm/ϕ350
|
1500m3/h
|
|
940×940×450
|
870×870×69
|
250*500mm/ϕ400
|
2000m3/h
|
备注：根据要求我们还可以提供DOP高效送风口|DOP液槽式高效送风口|DOP送风口等其他尺寸。
|
